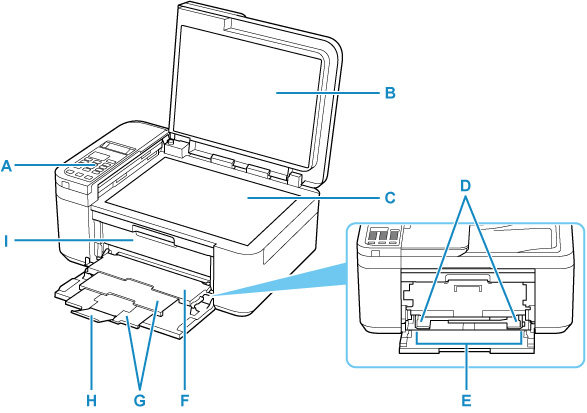

Widok z przodu
- A: Panel operacyjny
-
Umożliwia zmianę ustawień i obsługę drukarki.
- B: Pokrywa dokumentów
- Otwórz w celu załadowania oryginału na płytę.
- C: Płyta
- Załaduj tu oryginał.
- D: Prowadnice papieru
- Należy wyrównać je z obiema krawędziami stosu papieru.
- E: Przednia taca
-
Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.
- F: Taca wyprowadzania papieru
- Tutaj są wysuwane wydruki. Przed rozpoczęciem drukowania należy otworzyć.
- G: Podpórka wyprowadzania papieru
- Należy ją rozkładać, aby podpierać wysunięty papier.
- H: Przedłużenie tacy wyjściowej
- Należy ją otworzyć w celu podparcia wysuniętego papieru.
- I: Pokrywa wyprowadzania papieru
- Należy ją otworzyć, aby wymienić kasetę FINE lub usunąć papier zacięty wewnątrz drukarki.

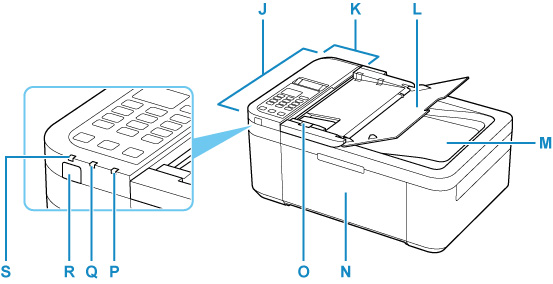

- J: ADF (Automatyczny podajnik dokumentów)
-
Załaduj tu dokument. Dokumenty załadowane do tacy dokumentów są skanowane automatycznie, po jednym arkuszu.
- K: Pokrywa podajnika dokumentów
- Należy ją otworzyć w celu usunięcia zakleszczonych dokumentów.
- L: Taca dokumentów
- Należy ją otworzyć w celu załadowania dokumentu do ADF. Można załadować wiele arkuszy o tej samej wielkości i grubości. Dokument należy załadować stroną do zeskanowania skierowaną do góry.
- M: Otwór wyjściowy dokumentu
- Dostarczane są tu dokumenty skanowane z ADF.
- N: Pokrywa przednia
- Należy ją otworzyć w celu załadowania papieru na przednią tacę.
- O: Prowadnica dokumentów
- Ustaw tę prowadnicę odpowiednio do szerokości dokumentu znajdującego się w urządzeniu ADF.
- P: Kontrolka Alarm
- Świeci lub miga po wystąpieniu błędu.
- Q: Kontrolka Pamięć Faks (FAX Memory)
- Świeci, gdy w pamięci drukarki znajdują się odebrane lub niewysłane dokumenty.
- R: przycisk WŁ. (ON)
-
Służy do włączania i wyłączania zasilania. Przed włączeniem zasilania należy sprawdzić, czy pokrywa dokumentów jest zamknięta.
- S: Kontrolka WŁ. (ON)
- Po włączeniu zasilania miga, a następnie świeci światłem ciągłym.
